氣源處理件 — AD/AH系列終端排水器
技術參數
型號接管口徑 Rc(G)排水口徑 RC使用壓力范圍 MPa選項/說明
AD40241/2"3/8"0.15?0.85環境及流體溫度：-5~60P(未凍結)
自動排水不需要人手操作。
 最高使用壓力:10Mpa(10.2kgf/cm2)
AH40241/2"3/8"

注意

1.安裝排水管時,要用內徑Φ10毫米以上的管子,長度不能超過5米,不要使管子向上彎。

2.壓縮機功率要大于3.7kw，400L/min（ANR）以上。

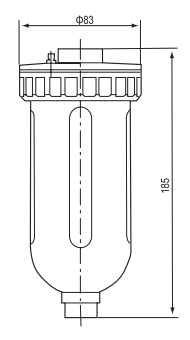

外型尺寸

圖形符號


外型尺寸

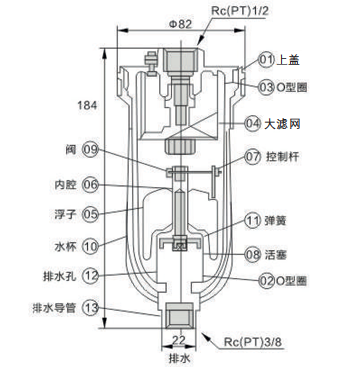

結構圖


1.當水杯無壓力時

浮子(5)因自重而下降,閥(9)關閉腔孔,活塞(8)被彈簧(11)壓下,而冷凝水通過(12)排水。

2.水杯內有壓力時

當壓力在1kgf/cm2以上時,活塞(8)克服彈簧(11)向上壓,因而排水道(12)關閉,水杯(10)內部與 外界隔斷。

3.水杯內有冷凝水時

當冷凝水收集到某程度時,浮子(5)因浮力升起,打開內腔孔(6)壓力進入內腔,活塞(8)被壓力和彈簧(11)壓下,冷凝水通過排水導管(13)排水。


主要零件

件號名稱標準
1上蓋壓鑄鋁
