執行元件 — SC/SU系列標準氣缸
技術參數

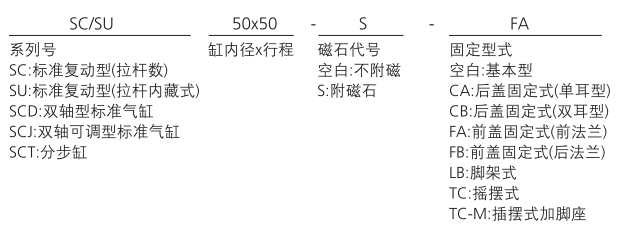

訂貨型號


氣缸理論出力計算：F = PxA

F：氣缸理論出力（kgf） P：工作壓力（kgf/cm2） A：活塞受壓面積（cm2）


感應開關的選擇

內徑 型式3240506380100125160
感應開關CS1-F CS1-U
感應開關固定座F-50F-63F-100F-125F-160


技術參數

內徑(mm)3240506380100
動作型式復動型
工作介質空氣(經40 u m過浦的潔凈空氣)
使用壓力0.1~0.9Mpa(1 ~9kgf/cm2)
保證耐壓力1.35Mpa(13.5kgf/cm2)
工作溫度范圍-5~60P(未凍結)
緩沖型式可調緩沖
緩沖行程(mm)2432
接管口徑1/8"1/4"3/8"1/2"
本體材質鋁合金


氣缸行程

內徑(mm)標準行程(mm)最大行程(mm)容許行程(mm)
3225 50 75 100 125 150 175 200 250 300 350 400 50010002000
4025 50 75 100 125 150 175 200 250 300 350 400 500 600 700 80012002000
5025 50 75 100 125 150 175 200 250 300 350 400 500 600 700 800 900 100012002000
6325 50 75 100 125 150 175 200 250 300 350 400 500 600 700 800 900 100015002000
8025 50 75 100 125 150 175 200 250 300 350 400 500 600 700 800 900 100015002000
10025 50 75 100 125 150 175 200 250 300 350 400 500 600 700 800 900 100015002000
12525 50 75 100 125 150 175 200 250 300 350 400 500 600 700 800 900 100015002000
16025 50 75 100 125 150 175 200 250 300 350 400 500 600 700 800 900 100015002000

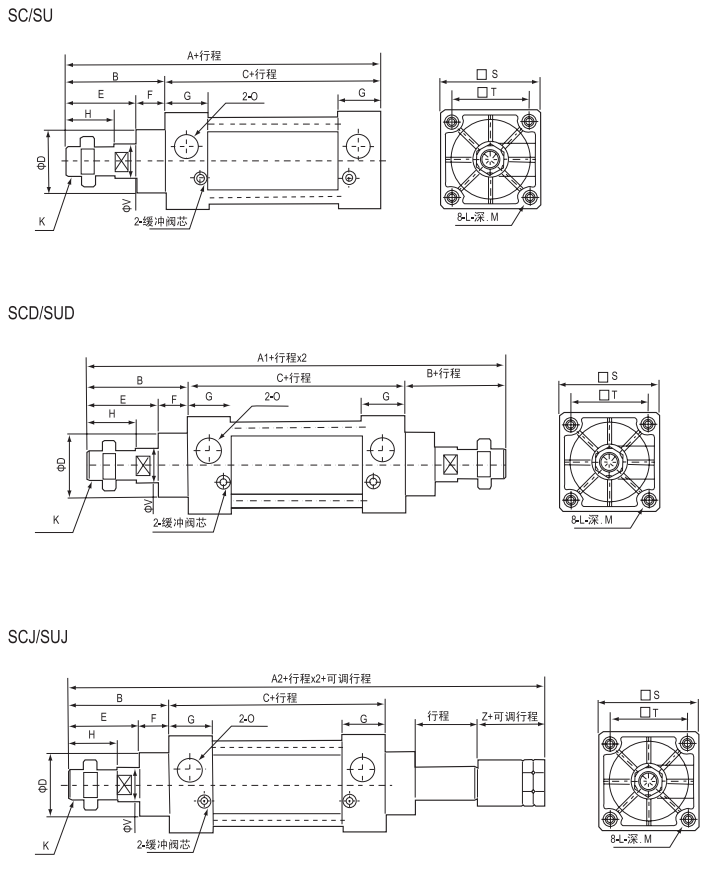

外型尺寸



內徑(mm)AA1A2BCDEFGHKL0STV
32140187182479328321527.522M10×1.25M6×1G1/8453312
40142191185499332341527.524M12×1.25M6×1G1/4503716
50150207196579338421527.532M 16×1.5M6×1G1/4624720
63152210199579538421527.532M16×1.5M8×1.25G3/8755620
80183258243751084754213340M20×1.5M10×1.5G3/8947025
100189264249751144754213340M20×1.5M10×1.5G1/21128425
1252513573481061456074324054M27×2M12G1/214011032
1603124444411321806594385072M36×2M16G1/218014040
20034750947216218575112505072M36×2M16G3/422017540
250384

18919595119705084M42×2M20G3/428022550
