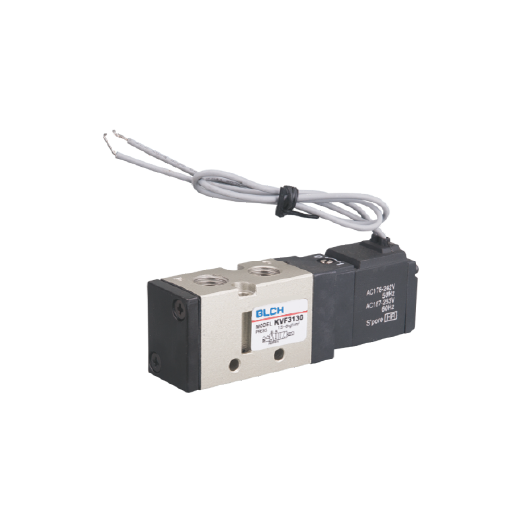

控制元件 — DS3000/VF3000系列電磁閥
技術參數

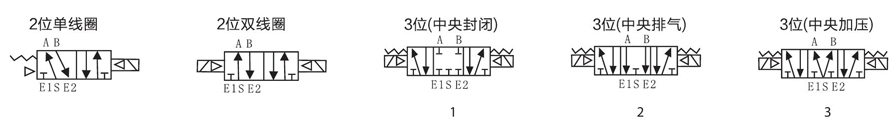

符號

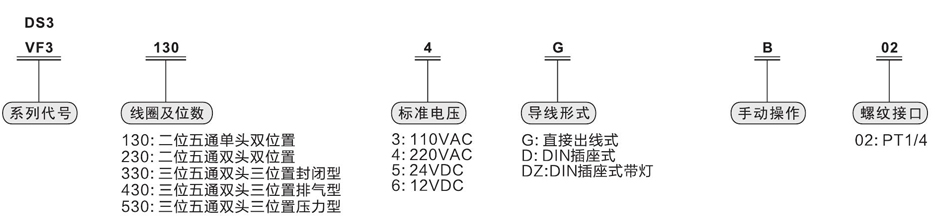

訂貨型號
技術參數
| 流體 | 空氣 |
| 環境及流體溫度 | 高50笆 |
| *潤滑 | 不需要 |
| 手動操作 | 螺絲刀鎖定型 |
| 抗沖擊/震動能力 | 30G/5G(8.3~2000Hz) |
| 密封 | 防灰塵 |
| 接電方式 | 直接出線式(G),DIN插座式(D) | |
| *標準電壓 | 交流：110V, 220V(50Hz)直流:12V,24V | |
| 容許電壓變動范圍 | 額定電壓的:-15%~+10% | |
| 絕緣過壓 | B級或相同等級 | |
| 功率消耗 | 交流 | 啟動:5.6VA,持續3.4VA |
| 直流 | 1.8W/2W(帶指示燈) | |
| 過壓抑制器 | 交流：壓敏電阻，直流:二極管 | |
| 指示燈 | 交流:急燈，直流:發光二極管 | |
| 型號 | 規格 | |||||||
| 位置數 | 電磁線圈 | 操作壓力范圍 kgf/cm2（Mpa） | 反應時間 （毫秒） | 最高操作 頻率（次/秒） | 管徑 接口 | 有效斷面積 mm2（CV值） | 重量 (Kgf) | |
| DS/VF3130-D△B-02 | 2 | 單線圈 | 1.5-9(0.15-0.9) | 30或以下 | 5 | PT1/4 | 17.1(0.95) | 0.21 |
| DS/VF3230-D△B-02 | 2 | 雙線圈 | 1-9(0.1-0.9) | 30或以下 | 5 | PT1/4 | 17.1(0.95) | 0.29 |
| DS/VF3330-Q△B-02 | 3 | 雙（中央封閉） | 1-9(0.1-0.9) | 50或以下 | 3 | PT1/4 | 13.5(0.75) | 0.42 |
| DS/VF3430-D△B-02 | 3 | 雙（中央排氣） | 1-9(0.1-0.9) | 50或以下 | 3 | PT1/4 | 17.1(0.95) | 0.42 |
| DS/VF3530-D△B-02 | 3 | 雙（中央加壓） | 1-9(0.1-0.9) | 50或以下 | 3 | PT1/4 | 16.2(0.9) | 0.42 |

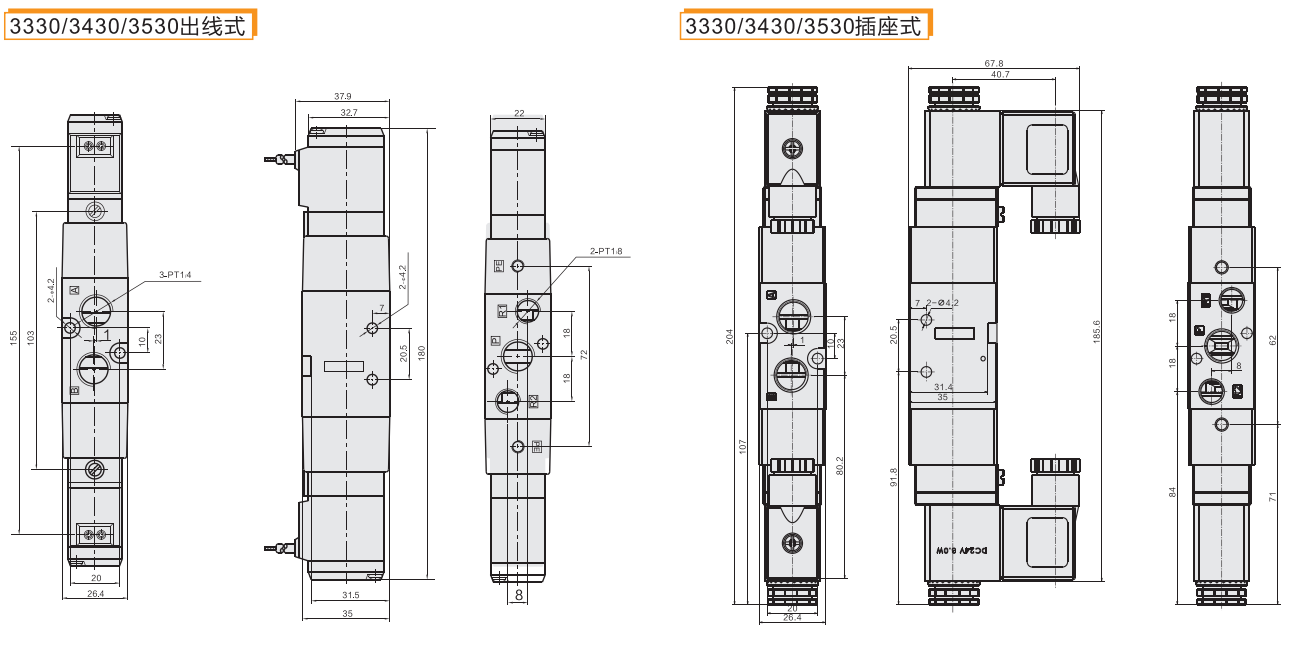

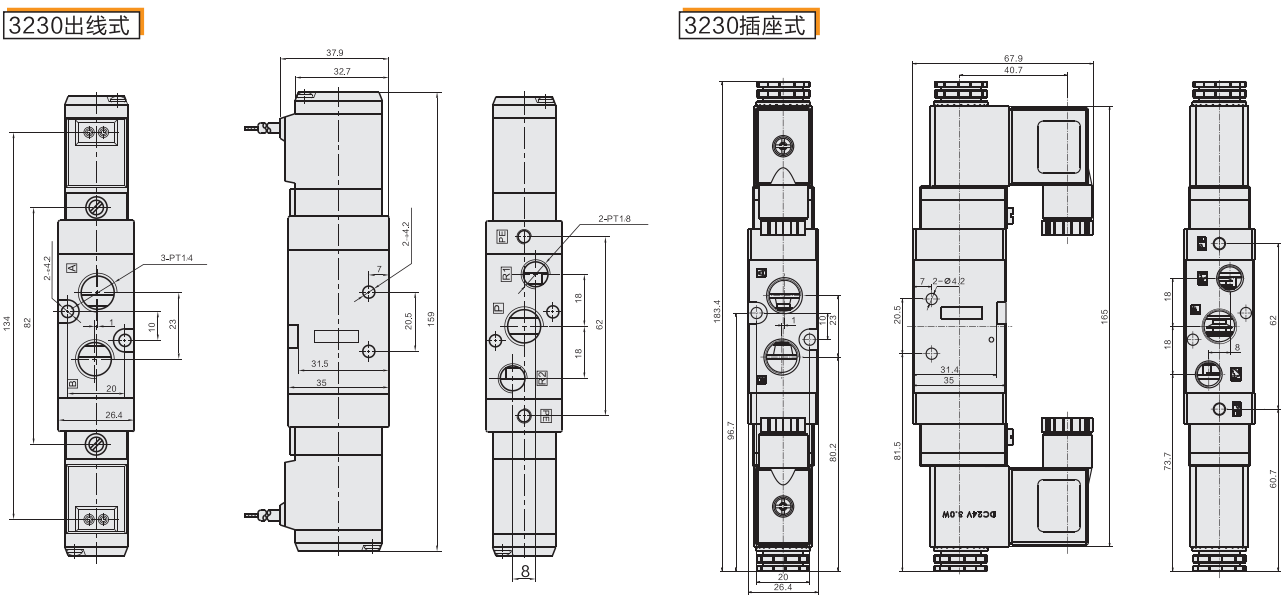

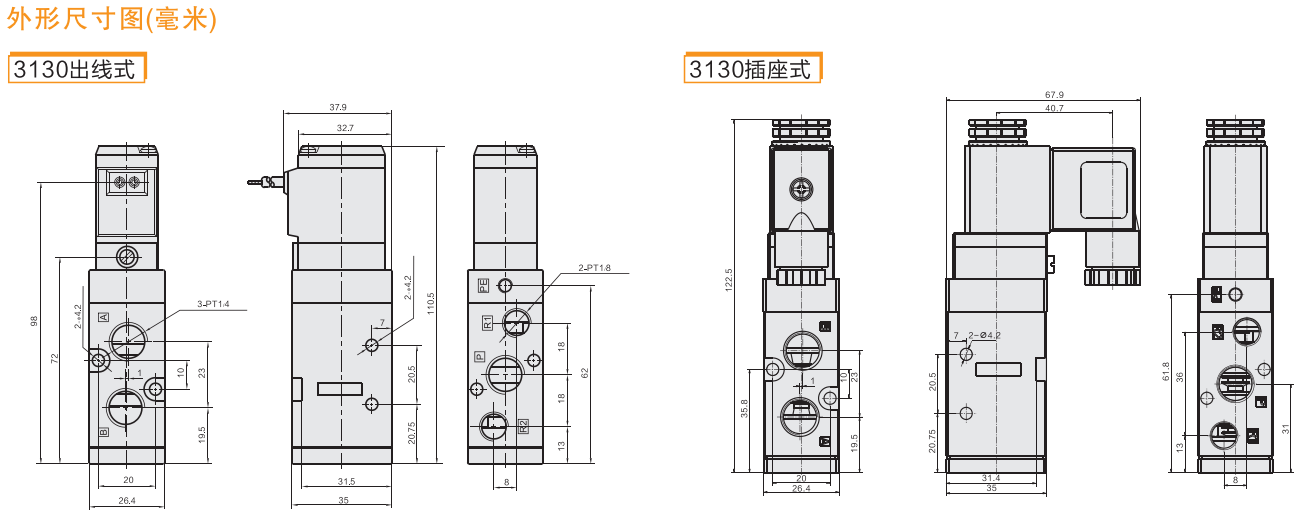

外型尺寸
